网络数据包通过Netfilter时的工作流向

1. 简介

iptables实际上只是位于用户空间的一个面向系统管理员的Linux防火墙的管理工具，而真正实现防火墙功能的是netfilter，它是Linux内核中实现包过滤的内核模块，iptables对应在内核中的模块应该是ip_tables，我们查看系统内核中ip_tables的信息的时候可以看到ip_tables.ko这个模块是在netfilter这个目录下的。

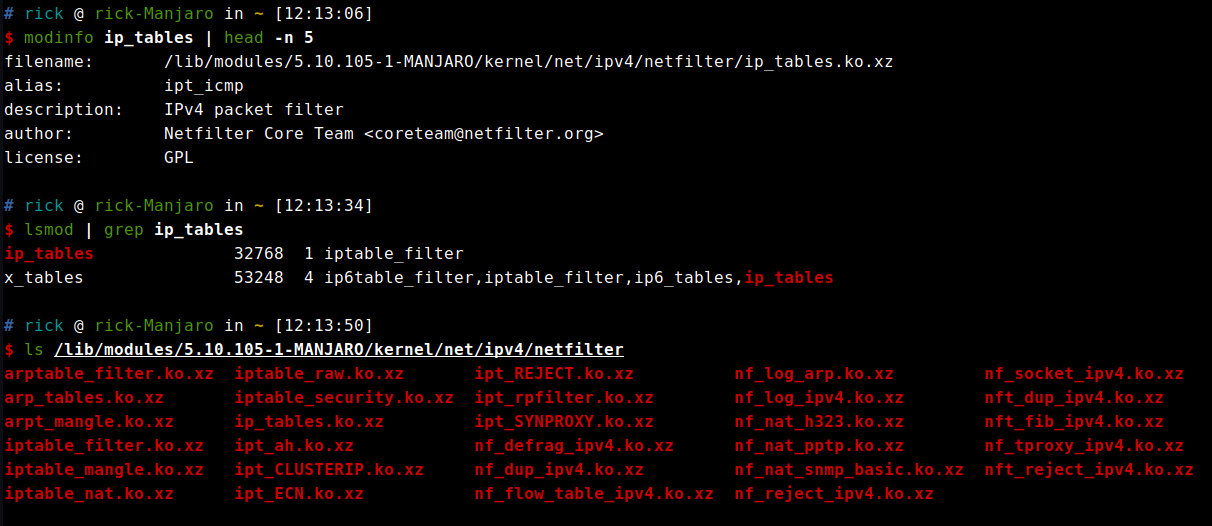

image-20220419122016641

iptables的作用是为包过滤机制的实现提供规则，通过各种不同的规则，告诉netfilter对来自某些源，前往某些目的或具有某些协议特征的数据包应该如何处理，下面这张图很明了的说明了Netfilter和iptables之间的关系

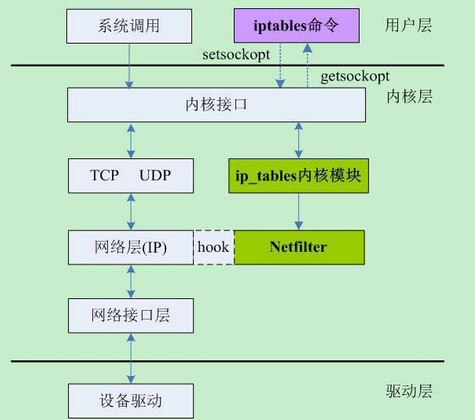

Netfilter和iptables之间的关系

2. iptables的四表五链

为了更加方便的组织和管理防火墙规则，iptables采用了表和链的分层结构

其中，每个规则表相当于内核空间的一个容器，根据规则集的不同用途划分为默认的四个表，在每个表容器内又包括不同的规则链，根据处理数据包的不同时机划分为五种链

2.1 iptables 4表：

表名称 规则含义 包含的链 内核模块
filter 表 用来对数据包进行过滤，具体的规则要求决定如何处理一个数据包。 input、forward、output iptable_filter
nat 表 nat 全称：network address translation 网络地址转换，主要用来修改数据包的 IP 地址、端口号信息。 prerouting、output、postrouting iptable_nat
mangle 表 主要用来修改数据包的服务类型，生存周期，为数据包设置标记，实现流量整形、策略路由等。 prerouting、input、forward、output、postrouting iptable_mangle
raw 表 主要用来决定是否对数据包进行状态跟踪。 prerouting、output iptable_raw

raw表只使用在PREROUTING链和OUTPUT链上,因为优先级最高，从而可以对收到的数据包在系统进行ip_conntrack（连接跟踪）前进行处理。一但用户使用了raw表,在某个链上，raw表处理完后，将跳过NAT表和ip_conntrack处理，即不再做地址转换和数据包的链接跟踪处理了。RAW表可以应用在那些不需要做nat的情况下，以提高性能。

应用最多的是filter和nat。

2.2 iptables 5链：

在处理各种数据包时，根据防火墙规则的不同介入时机，iptables默认划分为五种不同的规则链：

PREROUTING，INPUT，FORWARD，OUTPUT，POSTROUTING

链名称 规则含义
prerouting 链 在对数据包做路由选择之前，将应用此链中的规则
input 链 当收到访问防火墙本机地址的数据包时，将应用此链中的规则
forward 链 当收到需要通过防火墙中转发给其他地址的数据包时，将应用此链中的规则，注意如果需要实现forward转发需要开启Linux内核中的ip_forward功能
output 链 当防火墙本机向外发送数据包时，做路由选择之后，将应用此链中的规则
postrouting 链 在对数据包做路由选择之后，将应用此链中的规则

这里需要强调的一点是FORWARD链，它是转发链，也就是说只有在网卡个数>=2的系统中才具有的功能：开启系统转发功能后，当网络层发现数据包并非发给本机时会从另一网卡转发出去。中间经过FORWARD链，FORWARD链上的规则由Filter表、Mangle表读取操作。

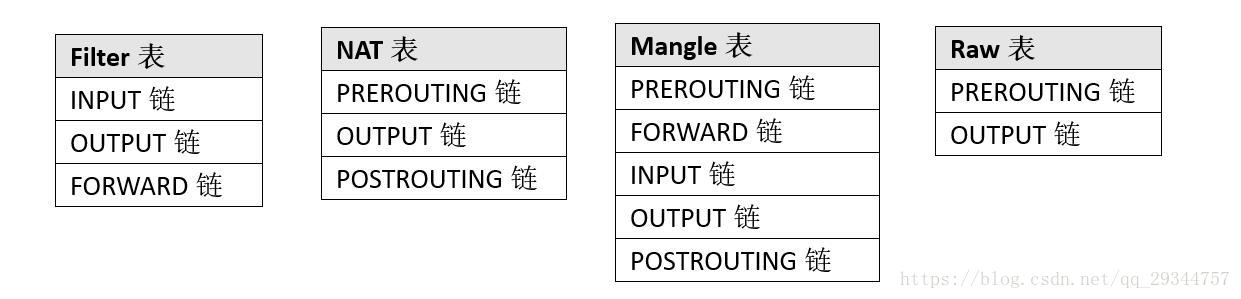

2.3 表和链的对应关系

这里写图片描述

3. 包过滤的匹配流程

当一个数据包到达防火墙以后，会优先选择哪一个表、哪一个链中的规则呢？

表的处理优先级：raw>mangle>nat>filter

规则链的应用顺序取决于数据的流向：

入站数据流向：PREROUTING→路由选择→INPUT→应用程序

转发数据流向：PREROUTING→路由选择→FORWARD→POSTROUTING

出站数据流向：路由选择→OUTPUT→POSTROUTING

路由选择时机

规则链内部的处理规则：

按第一条规则……第二条规则的顺序进行匹配处理，遵循“匹配即停止”的原则， 一旦找到一条匹配规则将不再检查后续的其他规则，如果一直找不到匹配的规则，就按默认规则处理。

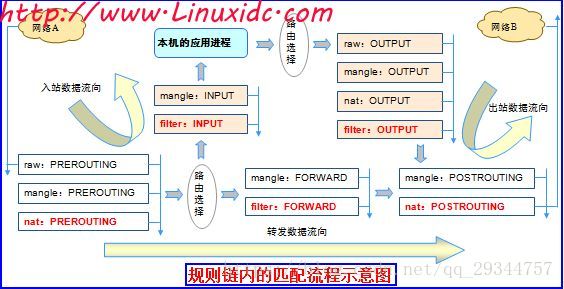

这里写图片描述


这些表并非必须全部使用，是可选的，最常用的是nat,filter

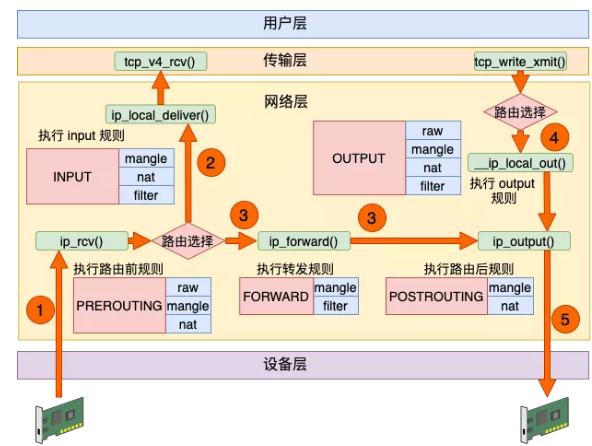

https://s5.51cto.com/oss/202112/07/ad5219a5b27aefe8b7213f1d6c29cbc1.png

3.1 单双网卡图示

来源

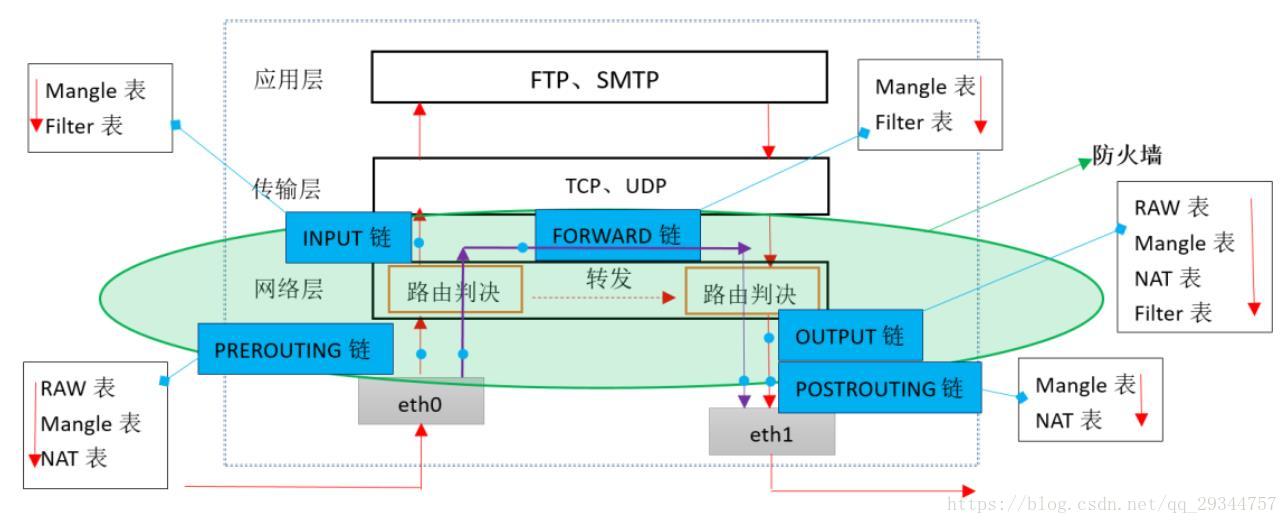

双网卡

看图中深蓝色箭头的数据流向，数据包要到达用户层，需要经过PREROUTING链(路由前链)，INPUT链(输入链)，在这个链路中存放着用户设置的规则，这些规则根据功能不同又会被分组存放在RAW表、Mangle表和NAT表中。当数据包抵达PREROUTING链时，netfilter程序会依次从RAW表、Mangle表和NAT表中取出针对PREROUTING链的用户规则并执行相应操作；同理，INPUT链上的规则也会被分组存放在Mangle表和Filter表中，netfilter程序会依次从这两个表中取出针对INPUT链设置的用户规则并执行相应操作。（特别强调，转发的数据包不经过 OUTPUT 链）
这里需要强调的一点是FORWARD链，它是转发链，也就是说只有在网卡个数>=2的系统中才具有的功能：开启系统转发功能后，当网络层发现数据包并非发给本机时会从另一网卡转发出去。中间经过FORWARD链，FORWARD链上的规则由Filter表、Mangle表读取操作。对于单网卡的系统中，上图应更改为：

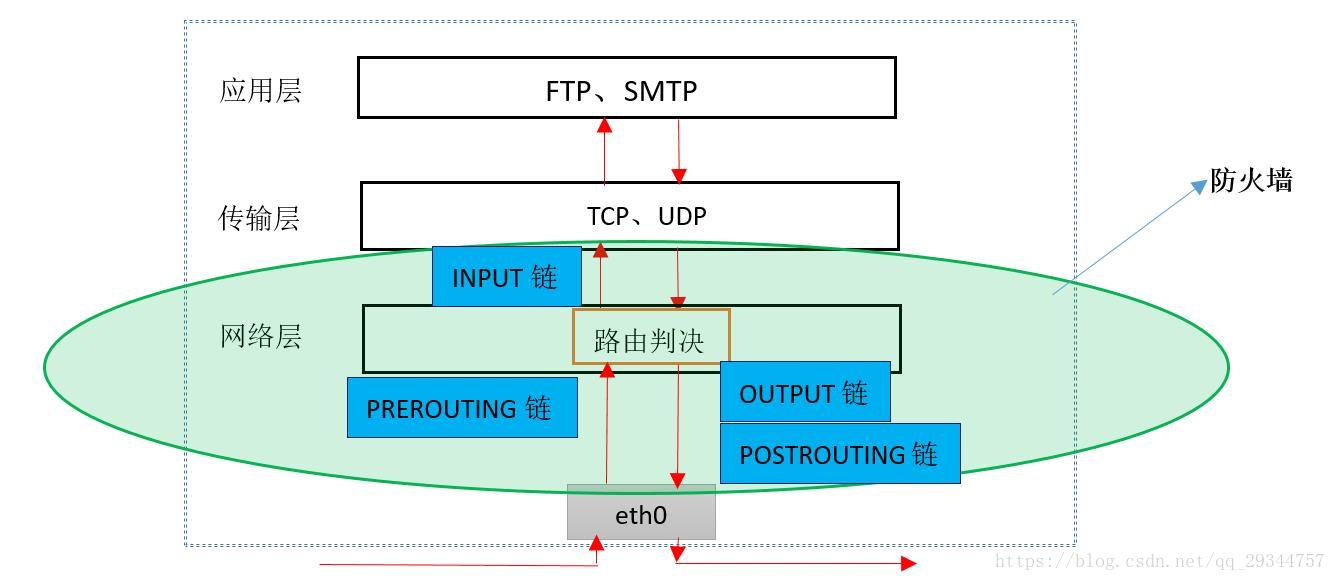

单网卡

3.2 iptables常见情况

关键点在于发往iptables主机的数据包的目的地址是否是iptables主机本机。如果是，那我们就可以理解为常见的开启了iptables防火墙的网站服务器主机；如果不是，那就是走ip_forward进行转发，比如我们常见的NAT路由器的NAT服务和策略路由等。

1
cat /proc/sys/net/ipv4/ip_forward  #查看ip_forward状态

image-20220419134709463

4. iptables的配置

4.1 iptables 的基本语法命令格式

1
iptables [-t 表名] 管理选项 [链名] [匹配条件] [-j 控制类型]
  • 表名、链名：指定iptables命令所操作的表和链，未指定表名时将默认使用filter表；
  • 管理选项：表示iptables规则的操作方式，比如：插入、增加、删除、查看等；
  • 匹配条件：指定要处理的数据包的特征，不符合指定条件的数据包不处理；
  • 控制类型：指数据包的处理方式，比如：允许accept、拒绝reject、丢弃drop、日志LOG等；

iptables 管理选项

管理选项 含义 示例
-A 在指定链的末尾添加一条新的规则 iptables -A INPUT
-D 删除指定链中的某一条规则，可删除指定序号或具体内容 iptables -t nat -D INPUT
-I 在指定链中插入一条新规则，原本该位置上的规则会往后顺序移动，没有指定编号则为1 iptables -I INPUT
-R 修改、替换指定链中的某一条规则，可指定规则序号或具体内容 iptables -t nat -R INPUT
-L 列出指定链中所有的规则，未指定链名，则列出表中的所有链 iptables -t nat -L
-F 清空指定链中所有的规则，未指定链名，则清空表中的所有链
-P 设置指定链的默认策略
-n 使用数字形式显示输出结果 iptables -t nat -nvl
-v 查看规则列表时显示详细的信息
-h 查看命令帮助信息
–line-numbers 查看规则列表时，同时显示规则在链中的顺序号
-N或–new-chain 用命令中所指定的名称创建一个新链 iptables -N allowed-chain
-X 或 --delete-chain 如果指定链名，该命令删除这条自定义的链， 如果未指定链名，该命令删除所有自定义的链。此参数用于快速清除所有自定义的链，当然，默认的链无法删除。 iptables -X MY_OWN_chain

iptables 匹配规则：

  • [-i|o 网卡名称]：i是指定数据包从哪块网卡进入，o是指定数据包从哪块网卡输出

  • [-p 协议类型]：可以指定规则应用的协议，包含tcp、udp和icmp等

  • [-s 源IP地址]：源主机的IP地址或子网地址

  • [--sport 源端口号]：数据包的IP的源端口号

  • [-d目标IP地址]：目标主机的IP地址或子网地址

  • [--dport目标端口号]：数据包的IP的目标端口号

  • m：extend matches，这个选项用于提供更多的匹配参数，如：

    • -m state --state ESTABLISHED,RELATED
    • -m tcp --dport 22
    • -m multiport --dports 80,8080
    • -m icmp --icmp-type 8

  • <-j 动作>：处理数据包的动作，包括ACCEPT、DROP、REJECT等

具体实例参考 iptables常用实例备查。

协议匹配

-p指定协议名，该通用协议匹配用于检查某些特定协议。 支持的协议有 TCP 、 UDP 、 ICMP 、udplite、 icmpv6、esp、 ah、 sctp、 mh、用逗号分隔的任何这三种协议的组合列表 以及 ALL （用于所有协议）。 ALL 是缺省匹配。可以使用 ! 符号，它表示不与该项匹配。

例1: 不允许任何主机ping本主机(默认在filter链添加规则)

1
2
3
4
5
6
$ iptables -A INPUT -p icmp -j REJECT

$ iptables -nL
Chain INPUT (policy ACCEPT)
target     prot opt source               destination
REJECT     icmp --  0.0.0.0/0            0.0.0.0/0            reject-with icmp-port-unreachable

例2：接收除icmp之外的其他连接，!表示取反

1
2
3
4
5
6
$ iptables -A INPUT ! -p icmp -j ACCEPT

$ iptables -nL
Chain INPUT (policy ACCEPT)
target     prot opt source               destination
ACCEPT    !icmp --  0.0.0.0/0            0.0.0.0/0

注意：此时还是可以ping通此机器的，因为定义的规则是接收除icmp之外的其他连接，只要非icmp协议的包就ACCEPT，但并不代表icmp包就要丢弃，实际上对于ICMP包并不会匹配到我们设置的规则，因而会继续寻找下一条规则，表中只有一条规则 所以最终会匹配到默认规则，而默认规则是ACCPET，所以依然被放行了。接下来如果将INPUT链的默认规则改为DROP就ping不通了（INPUT OUTPUT链不能设置默认REJECT）：

1
2
3
4
5
6
$ iptables -P INPUT DROP

$ iptables -nL
Chain INPUT (policy DROP)
target     prot opt source               destination
ACCEPT    !icmp --  0.0.0.0/0            0.0.0.0/0

地址匹配

iptables编写地址匹配的规则时用-s：表示源地址，-d：表示目标地址

例1：不允许192.168.100.200这个主机ping本主机

接口匹配

当本机有多个网卡时，可以使用-i选项去匹配报文是通过哪块网卡流入本机的。

例1：拒绝由网卡ens33流入的ping请求报文

1
2
3
4
5
6
$ iptables -A INPUT -i ens33 -p icmp -j DROP

$ iptables -nL
Chain INPUT (policy ACCEPT)
target     prot opt source               destination
DROP       icmp --  0.0.0.0/0            0.0.0.0/0

-i 使用限制：

​ -i选项是用于匹配报文流入的网卡的，也就是说，从本机发出的报文是不可能会使用到-i选项的，因为这些由本机发出的报文压根不是从网卡流入的，而是要通过网卡发出的，从这个角度考虑，-i选项的使用是有限制的。

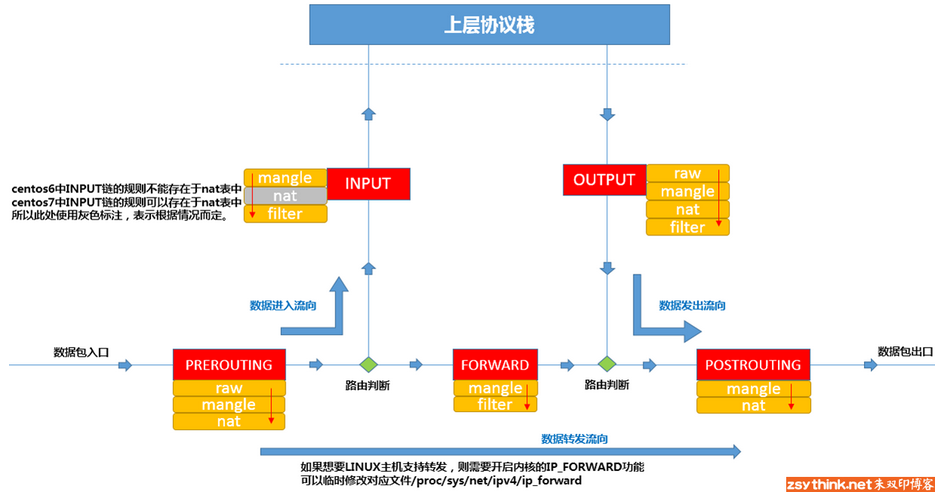

为了更好的解释-i选项，一张iptables全局报文流向图，如下。


既然-i选项是用于判断报文是从哪个网卡流入的，那么，-i选项只能用于上图中的PREROUTING链、INPUT链、FORWARD链，这是-i选项的特殊性，因为它只是用于判断报文是从哪个网卡流入的，所以只能在上图中"数据流入流向"的链中与FORWARD链中存在，而上图中的"数据发出流向"经过的链中，是不可能使用-i选项的，比如上图中的OUTPUT链与POSTROUTING链，他们都不能使用-i选项。

-o 使用限制:

​ 理解完-i选项，再来理解-o选项就好办了。当主机有多块网卡时，可以使用-o选项，匹配报文将由哪块网卡流出，没错，-o选项与-i选项是相对的，-i选项用于匹配报文从哪个网卡流入，-o选项用于匹配报文将从哪个网卡流出。

-i选项只能用于PREROUTING链、INPUT链、FORWARD链，那么-o选项只能用于FORWARD链、OUTPUT链、POSTROUTING链。

因为-o选项是用于匹配报文将由哪个网卡"流出"的，所以与上图中的"数据进入流向"中的链没有任何缘分，所以，-o选项只能用于FORWARD链、OUTPUT链、POSTROUTING链中。

FORWARD链属于"中立"，它能同时使用-i选项与-o选项。

扩展匹配（端口等）

"源地址"与"目标地址"属于基本匹配条件，而"源端口"与"目标端口"属于扩展匹配条件，上文中介绍到的匹配条件，都属于基本匹配条件。

基本匹配条件可以直接使用，而如果想要使用扩展匹配条件，则需要依赖一些扩展模块，或者说，在使用扩展匹配条件之前，需要指定相应的扩展模块。

使用选项--dport可以匹配报文的目标端口，–dport意为destination-port，即表示目标端口。

使用–dport选项时，必须事先指定了使用哪种协议，即必须先使用-p选项，示例如下:

例1：拒绝192.168.1.146的ssh连接（ssh端口为22）

1
$ iptables -I INPUT -s 192.168.1.146 -p tcp -m tcp --dport 22 -j REJECT

-m tcp表示使用tcp扩展模块，–dport表示tcp扩展模块中的一个扩展匹配条件，可用于匹配报文的目标端口。

注意，-p tcp与 -m tcp并不冲突，-p用于匹配报文的协议，-m 用于指定扩展模块的名称，正好，这个扩展模块也叫tcp。

上例中，也可以省略-m选项，iptables会"隐式"的指定扩展模块

当使用-p选项指定了报文的协议时，如果在没有使用-m指定对应的扩展模块名称的情况下，使用了扩展匹配条件， iptables默认会调用与-p选项对应的协议名称相同的模块。

例2：开放ftp访问，冒号表示端口的范围从20-21端口

1
2
3
4
5
[root@firewall ~]# iptables -I INPUT -p tcp --dport 20:21 -j ACCEPT
[root@firewall ~]# iptables -L
Chain INPUT (policy ACCEPT)
target     prot opt source               destination
ACCEPT     tcp  --  anywhere             anywhere             tcp dpts:ftp-data:ftp

借助tcp扩展模块的–sport或者–dport都可以指定一个连续的端口范围，但是无法同时指定多个离散的、不连续的端口，如果想要同时指定多个离散的端口，需要借助另一个扩展模块，multiport模块。

例3：允许开放25,80,110,143端口，以便访问邮件和网站服务

1
2
3
4
5
[root@firewall ~]# iptables -A INPUT -p tcp -m multiport --dport 25,80,110,143 -j ACCEPT
[root@firewall ~]# iptables -L
Chain INPUT (policy ACCEPT)
target     prot opt source               destination
ACCEPT     tcp  --  anywhere             anywhere             multiport dports smtp,http,pop3,imap

例4：不允许192.168.100.110-192.168.100.150范围的主机经过防火墙转发数据包

1
2
3
4
5
6
7
8
9
[root@firewall ~]# iptables -A FORWARD -p tcp -m iprange --src-range 192.168.100.110-192.168.100.150 -j REJECT
[root@firewall ~]#
[root@firewall ~]# iptables -L
Chain INPUT (policy ACCEPT)
target     prot opt source               destination

Chain FORWARD (policy ACCEPT)
target     prot opt source               destination
REJECT     tcp  --  anywhere             anywhere             source IP range 192.168.100.110-192.168.100.150 reject-with icmp-port-unreachable

状态匹配

编写iptables规则时使用“-m state --state 连接状态”的形式

常用的连接状态：

​ NEW：与任何连接无关的 ，一个连接的第一个报文，例如TCP连接中的SYN报文

​ ESTABLISHED：响应请求或者已经建立连接的，第一个成功穿越防火墙的报文之后所有的报文

​ RELATED：伴随连接的报文，即某个已经处于ESTABLISHED的连接所产生的报文，这些报文不属于第一条连接，但是的确是由第一条连接产生的。与已有连接有相关性，比如ftp数据连接

​ INVALID：无法判断状态的报文

例1：允许响应请求的连接放行

1
2
3
4
5
[root@firewall ~]# iptables -I INPUT -p tcp -m state --state ESTABLISHED -j ACCEPT
[root@firewall ~]# iptables -L
Chain INPUT (policy ACCEPT)
target     prot opt source               destination
ACCEPT     tcp  --  anywhere             anywhere             state ESTABLISHED

https://www.cnblogs.com/wanstack/p/8352484.html

iptables 控制类型：

  • ACCEPT：允许数据包通过
  • DROP：直接丢弃数据包，不给任何回应信息
  • REJECT：拒绝数据包通过，必要时会给数据发送端一个响应的信息。
  • SNAT：源地址转换。在进入路由层面的route之前，重新改写源地址，目标地址不变，并在本机建立NAT表项，当数据返回时，根据NAT表将目的地址数据改写为数据发送出去时候的源地址，并发送给主机。解决内网用户用同一个公网地址上网的问题。
    MASQUERADE，是SNAT的一种特殊形式，适用于像adsl这种临时会变的ip上
  • DNAT:目标地址转换。和SNAT相反，IP包经过route之后、出本地的网络栈之前，重新修改目标地址，源地址不变，在本机建立NAT表项，当数据返回时，根据NAT表将源地址修改为数据发送过来时的目标地址，并发给远程主机。可以隐藏后端服务器的真实地址。
    REDIRECT：是DNAT的一种特殊形式，将网络包转发到本地host上（不管IP头部指定的目标地址是啥），方便在本机做端口转发。
  • LOG：在/var/log/messages文件中记录日志信息，然后将数据包传递给下一条规则

除去最后一个LOG，前3条规则匹配数据包后，该数据包不会再往下继续匹配了，所以编写的规则顺序极其关键

4.2 配置实例

小实例

例1：给filter表INPUT链添加第一条规则，允许所有数据包访问本机

1
2
3
4
5
6
7
8
9
10
11
12
13
$ iptables -t filter -I INPUT -j ACCEPT


$ iptables -t filter -nvL --line-number
Chain INPUT (policy ACCEPT 0 packets, 0 bytes)
num   pkts bytes target     prot opt in     out     source               destination
1       13   800 ACCEPT     all  --  *      *       0.0.0.0/0            0.0.0.0/0

Chain FORWARD (policy ACCEPT 0 packets, 0 bytes)
num   pkts bytes target     prot opt in     out     source               destination

Chain OUTPUT (policy ACCEPT 10 packets, 1296 bytes)
num   pkts bytes target     prot opt in     out     source               destination

例2：给filter表追加一条规则，允许来自192.168.10.0/24网段的数据包访问本机

1
2
3
4
5
6
7
8
9
10
11
12
13
$ iptables -t filter -A INPUT -s 192.168.10.0/24 -j ACCEPT

$ iptables -t filter -nvL --line-number
Chain INPUT (policy ACCEPT 0 packets, 0 bytes)
num   pkts bytes target     prot opt in     out     source               destination
1      346 29802 ACCEPT     all  --  *      *       0.0.0.0/0            0.0.0.0/0
2        0     0 ACCEPT     all  --  *      *       192.168.10.0/24      0.0.0.0/0

Chain FORWARD (policy ACCEPT 0 packets, 0 bytes)
num   pkts bytes target     prot opt in     out     source               destination

Chain OUTPUT (policy ACCEPT 33 packets, 4247 bytes)
num   pkts bytes target     prot opt in     out     source               destination

例3：删除filter表中INPUT链中的第1条规则

1
2
3
4
5
6
7
8
9
10
11
12
$ iptables -t filter -D INPUT 1

$ iptables -t filter -L
Chain INPUT (policy ACCEPT)
target     prot opt source               destination
ACCEPT     all  --  192.168.10.0/24      anywhere

Chain FORWARD (policy ACCEPT)
target     prot opt source               destination

Chain OUTPUT (policy ACCEPT)
target     prot opt source               destination

例4：设置filter表中FORWARD链的默认规则

1
2
3
4
5
6
7
8
9
10
11
12
$ iptables -t filter -P FORWARD DROP

$ iptables -t filter -L
Chain INPUT (policy ACCEPT)
target     prot opt source               destination
ACCEPT     all  --  192.168.10.0/24      anywhere

Chain FORWARD (policy DROP)
target     prot opt source               destination

Chain OUTPUT (policy ACCEPT)
target     prot opt source               destination

例5：清空filter表中所有规则

1
2
3
4
5
6
7
8
9
10
11
$ iptables -F

$ iptables -t filter -L
Chain INPUT (policy ACCEPT)
target     prot opt source               destination

Chain FORWARD (policy DROP)
target     prot opt source               destination

Chain OUTPUT (policy ACCEPT)
target     prot opt source               destination

注意：-F清空链时，默认策略不受影响，默认策略也不参与链内规则的顺序编排

配置SNAT、DNAT

  1. 创建三个namespace

    1
    2
    3
    4
    5
    6
    7
    8
    # 本地主机
    $ ip netns add PC

    # 路由
    $ ip netns add PC_ROUTE

    # 远程服务主机
    $ ip netns add Inter_Server

  2. 创建2对veth

    1
    2
    3
    $ ip link add PTR type veth peer name RTP

    $ ip link add RTS type veth peer name STR

  3. 将veth分别加入到创建的namespace中

    1
    2
    3
    4
    5
    6
    7
    8
    9
    # PTR加入到本地PC
    $ ip link set PTR netns PC

    # RTP RTS加入到中间路由
    $ ip link set RTP netns PC_ROUTE
    $ ip link set RTS netns PC_ROUTE

    # STR加入到远程服务主机
    $ ip link set STR netns Inter_Server

  4. 设置IP地址并启动网卡

    1
    2
    3
    4
    # 进入到PC的namespace bash中
    $ ip netns exec PC bash
    $ ip address add 192.168.0.2/24 dev PTR
    $ ip link set PTR up

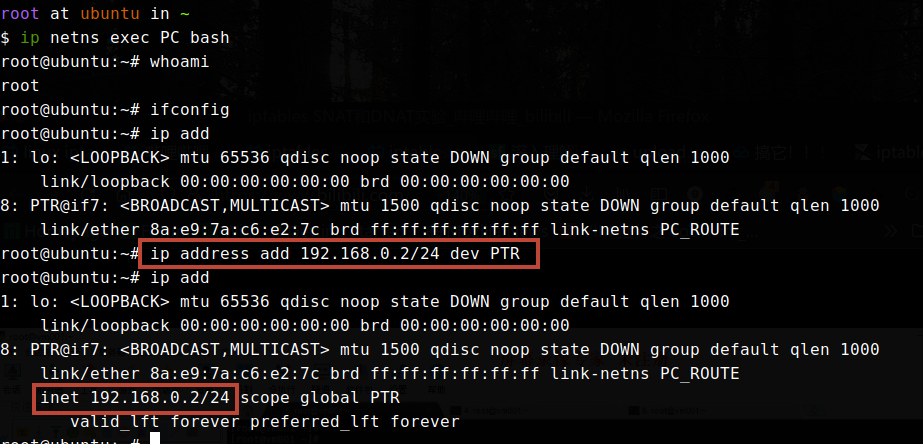

    image-20220422151709864

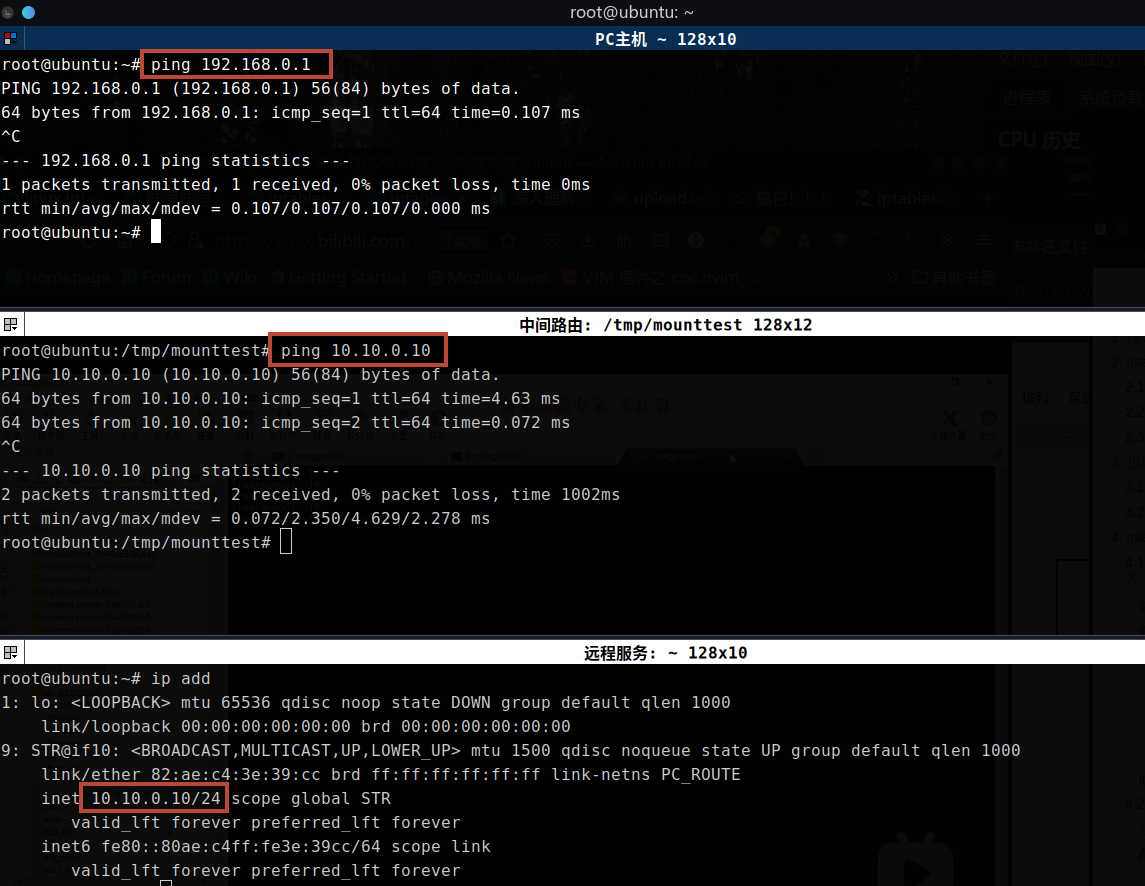

    同理设置其他的IP

    1
    2
    3
    4
    # 进入到路由的namespace bash中
    $ ip netns exec PC_ROUTE bash
    $ ip address add 192.168.0.1/24 dev RTP
    $ ip address add 10.10.0.20/24 dev RTS
    1
    2
    3
    4
    5
    6
    7
    # 进入到远程服务的namespace bash中
    $ ip netns exec Inter_Server bash
    $ ip address add 10.10.0.10/24 dev STR
    #远程服务添加第二块网卡S_eth0
    $ ip link add S_eth0 type dummy
    $ ip address add 2.2.2.2/32 dev S_eth0
    $ ip link set S_eth0 up

    测试PC ping 路由，路由 ping 远程服务

    image-20220422152728632

  5. 添加PC、PC_ROUTE默认路由

    1
    2
    3
    4
    # PC默认路由
    route add default gw 192.168.0.1 dev PTR
    # PC_ROUTE默认路由,不设置默认网关
    route add default dev RTS

    此时PC与PC_ROUTE可以互通，PC_ROUTE与Inter_Server互通，PC与Inter_Server不通

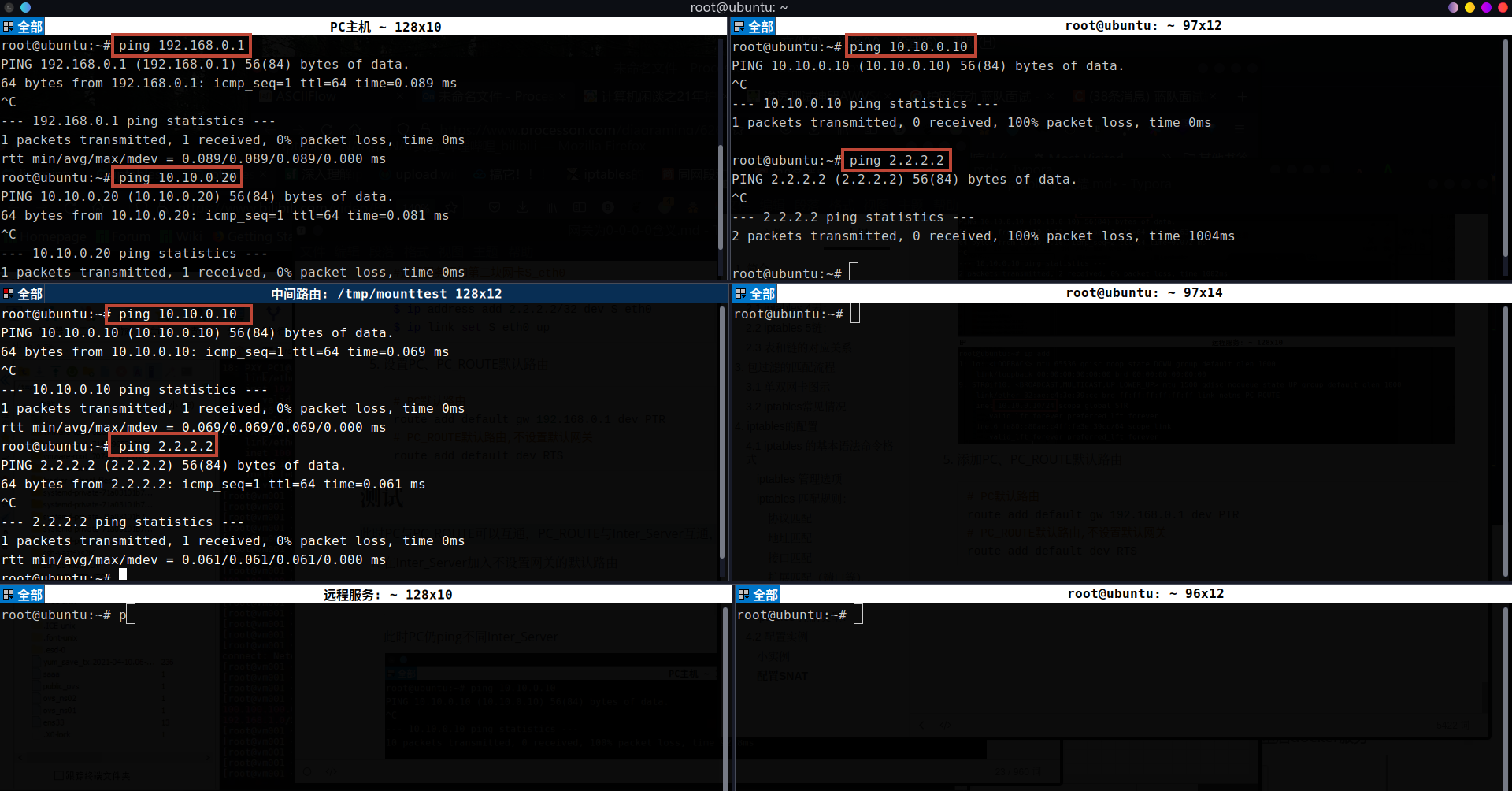

    image-20220424111553890

  6. 添加SNAT规则

    1
    2
    3
    4
    5
    iptables -t nat -A POSTROUTING -s 192.168.0.0/24 -j SNAT --to 10.10.0.20
    # 适用于广域网为固定IP地址的情况，本例是这种情况

    # iptables -t nat -A POSTROUTING -s 192.168.0.0/24 -j MASQUERADE
    # 适用于广域网为动态分配IP地址的情况，典型例子是PPPoE

    在nat表上的POSTROUTING链对源地址为192.168.0.0/24网段的地址做源地址转换，转换成10.10.0.20，这样Inter_Server就可以返回数据包给PC_ROUTE然后PC_ROUTE根据nat表的记录转发给PC主机。

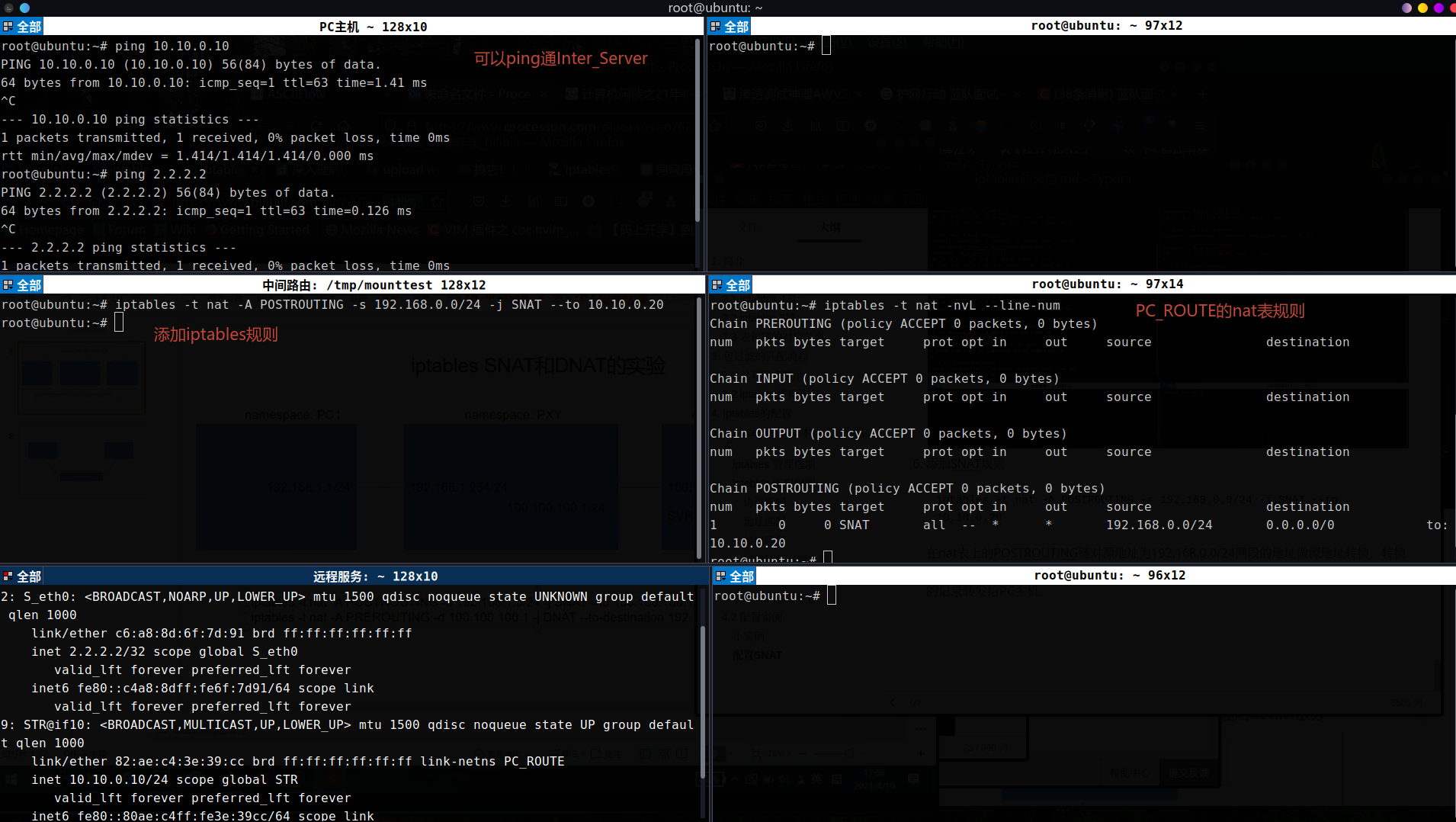

    image-20220424112750851

    但此时Inter_Server还不能主动ping通PC

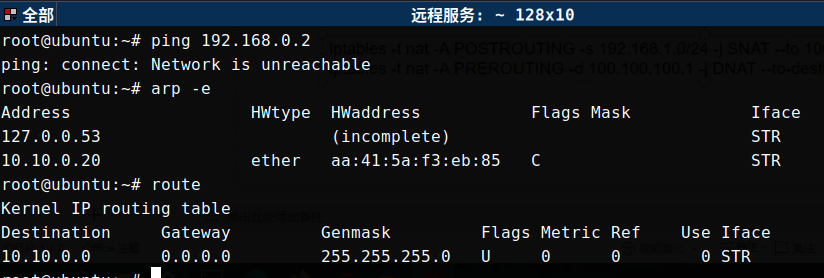

    image-20220424112914187

  7. 添加DNAT规则将PC映射到PC_ROUTE

    1
    iptables -t nat -A PREROUTING -d 10.10.0.20 -j DNAT --to 192.168.0.2

    将发往10.10.0.20的数据包目的地址转换成192.168.0.2，然后再进行路由选择

    此时Inter_Server ping 10.10.0.20，数据包会被转发至192.168.0.2

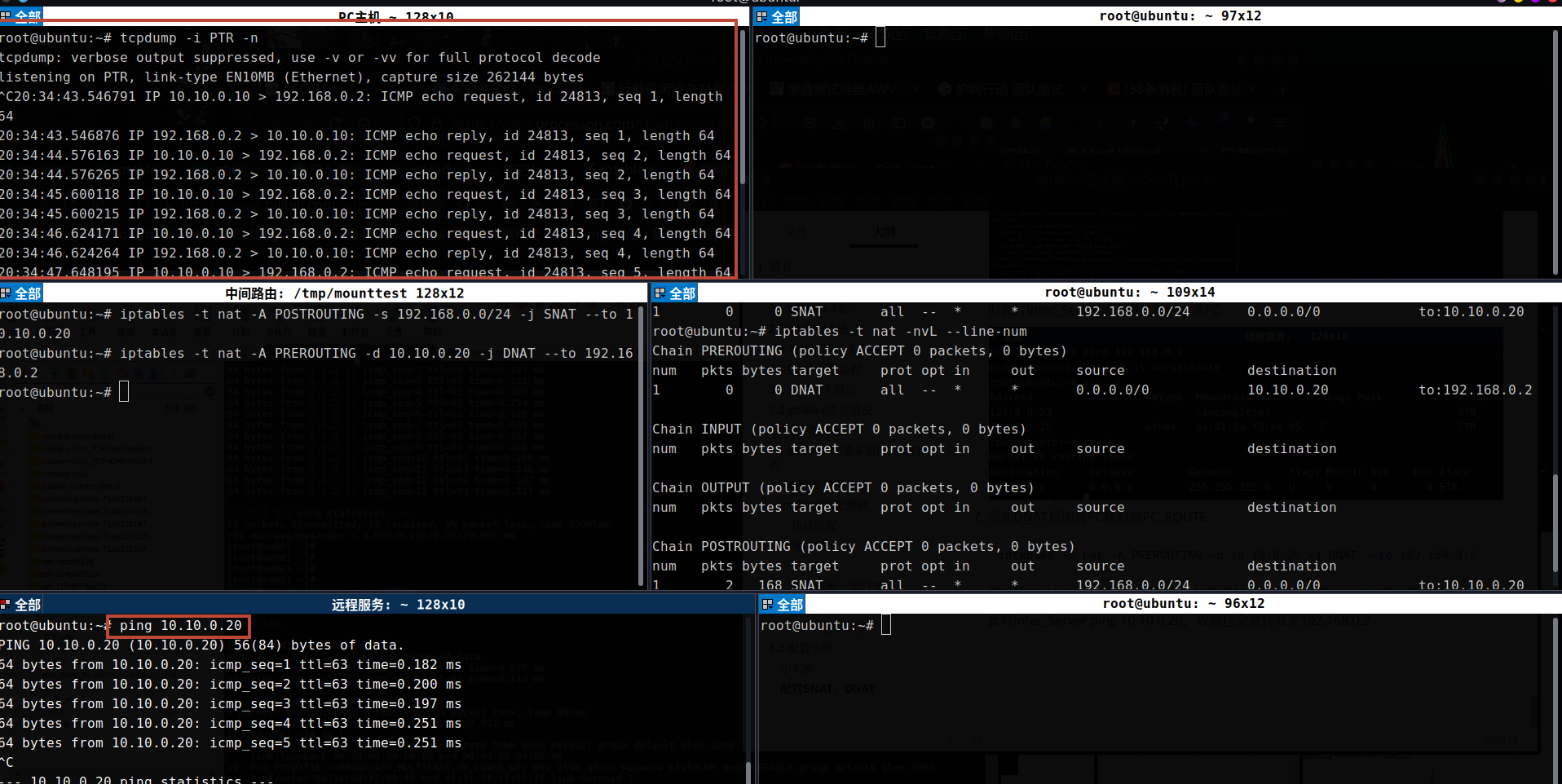

    image-20220424113835491

ip rule、ip route、iptables

例子：公司内网要求192.168.0.100 以内的使用 10.0.0.1 网关上网 （电信），其他IP使用 20.0.0.1 （网通）上网。

  1. 首先要在网关服务器上添加一个默认路由，当然这个指向是绝大多数的IP的出口网关

    1
    ip route add default gw 20.0.0.1

  2. 之后通过 ip route 添加一个路由表：

    1
    2
    ip route add table 3 via 10.0.0.1 dev ethX
    # ethx 是 10.0.0.1 所在的网卡, 3 是路由表的编号

  3. 之后添加 ip rule 规则：

    1
    2
    ip rule add fwmark 3 table 3
    # fwmark 3 是标记，table 3 是路由表3 上边。 意思就是凡事标记了 3 的数据使用 table3 路由表

  4. 之后使用 iptables 给相应的数据打上标记：

    1
    iptables -A PREROUTING -t mangle -i eth0 -s 192.168.0.1 - 192.168.0.100 -j MARK --set-mark 3

因为 mangle 的处理是优先于 nat 和 fiter 表的，所以在数据包到达之后先打上标记，之后再通过 ip rule 规则，对应的数据包使用相应的路由表进行路由，最后读取路由表信息，将数据包送出网关。

深入理解iptables防火墙

wiki iptables

iptables的四表五链与NAT工作原理

同网段和不同网段的ARP协议

Linux下ip route、ip rule、iptables的关系

路由选择时机

Linux中的虚拟网络接口
